„Sunt student în anul 2 la Automatică și Calculatoare și am creat acest site pentru a veni în ajutorul vostru cu proiectul pe breadboard și livrarea rapidă a kit-ului...”
Nu mai pierde săptămâni întregi așteptând componente din China sau căutând piese greșite pe diverse site-uri. Aici găsești Kit-ul complet organizat impreuna cu Tutorialul interactiv pas cu pas.
Predare personală în București / Livrare express
Gata de predare azi în București
Urmărește clipul video complet pas cu pas pentru realizarea proiectului tău pe breadboard!
Un singur kit intuitiv ce conține TOATE componentele hardware necesare pentru implementarea oricărei funcții logice pe breadboard.
Nu trebuie să mai cumperi fiecare piesă separat. Pachetul conține toate cipurile NAND necesare, LED-uri, fire de conexiune, breadboard, alimentare pentru breadboard si alte componente pe care o sa le prezint in tutorial-ul de asamblare.
Preț accesibil & fără costuri ascunse: Analizând atent prețurile fiecărei componente în parte, am reușit să concep acest kit la un preț extrem de accesibil pentru orice student. Prețul afișat este final — fără alte taxe suplimentare de livrare sau procesare a comenzii!
Tot ce ai nevoie pentru a asambla proiectele la laboratorul de Proiectare Logică, fără să mai cauți piese pe alte site-uri.
Formatul mare (830 puncte), baza stabilă a proiectelor tale.
NAND-urile esențiale (74HC00, 10, 20, 30) cerute la laborator.
Pentru introducerea comodă și rapidă a stărilor logice (0 și 1).
Pentru vizualizarea clară a ieșirilor porților logice.
Conexiuni lungi și flexibile, ideale pentru legăturile rapide.
Oferă tensiune stabilă pe liniile breadboard-ului.
Rezistențe pull-down (10kΩ) pentru butoane și de limitare (330Ω) pentru LED-uri.
Păstrează breadboard-ul extrem de curat, așezate perfect la nivelul plăcii.
O baterie puternică inclusă, pentru ca proiectul să fie complet portabil.
Conectează direct bateria 9V la modulul de alimentare al breadboard-ului.
Un mic bonus exclusiv din partea noastră, care te va ajuta la montaj.
Primele 100 de persoane care cumpără Kit-ul vor primi o reducere de 10% folosind cuponul ACS10!
Eu personal mă ocup de predarea tuturor coletelor și kit-urilor comandate! Ne întâlnim direct în București / Campus UPB Politehnica pentru a-ți înmâna pachetul.
Așa arată proiectul real pe breadboard construit de mine în anul I și foaia cu calculele de minimizare Karnaugh. Apasă pe orice imagine pentru mărire full-screen!

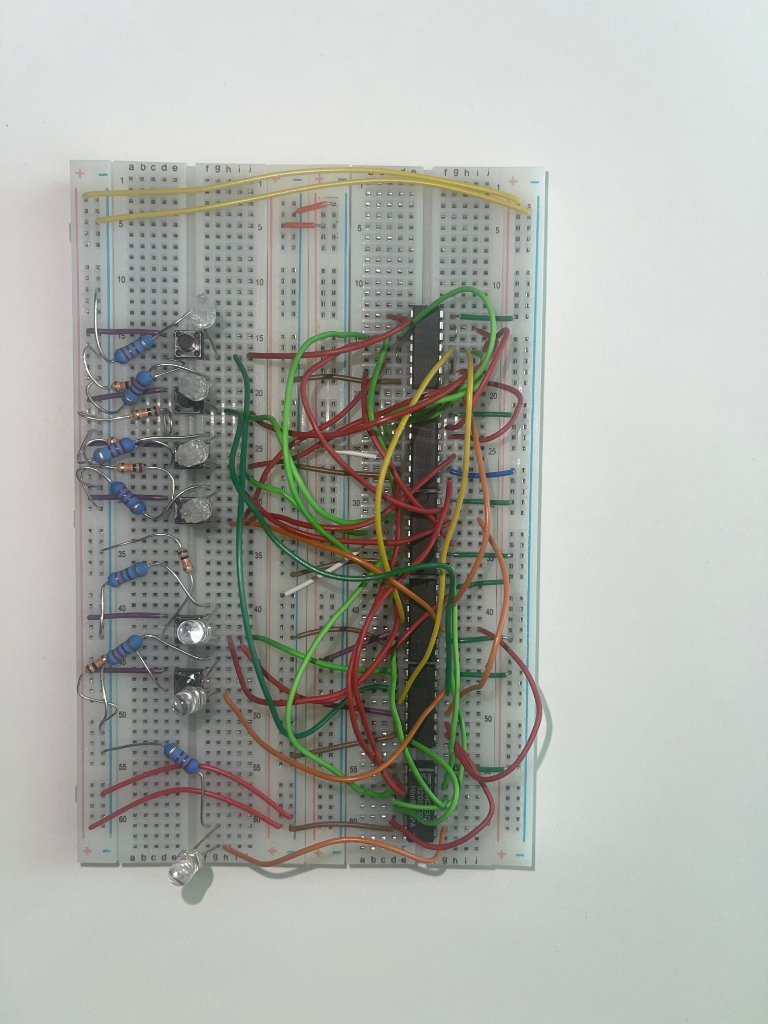

Proiectul Meu Real din Anul I
Acesta este proiectul meu pe care l-am realizat pe breadboard unde se pot vedea toate led-urile folosite, rezistente, cabluri, cipuri nand. Nu va faceti griji, in kitul meu am introdus fire solide care arata mult mai simplu si profesional fara cabluri in aer in care sa va incurcati!

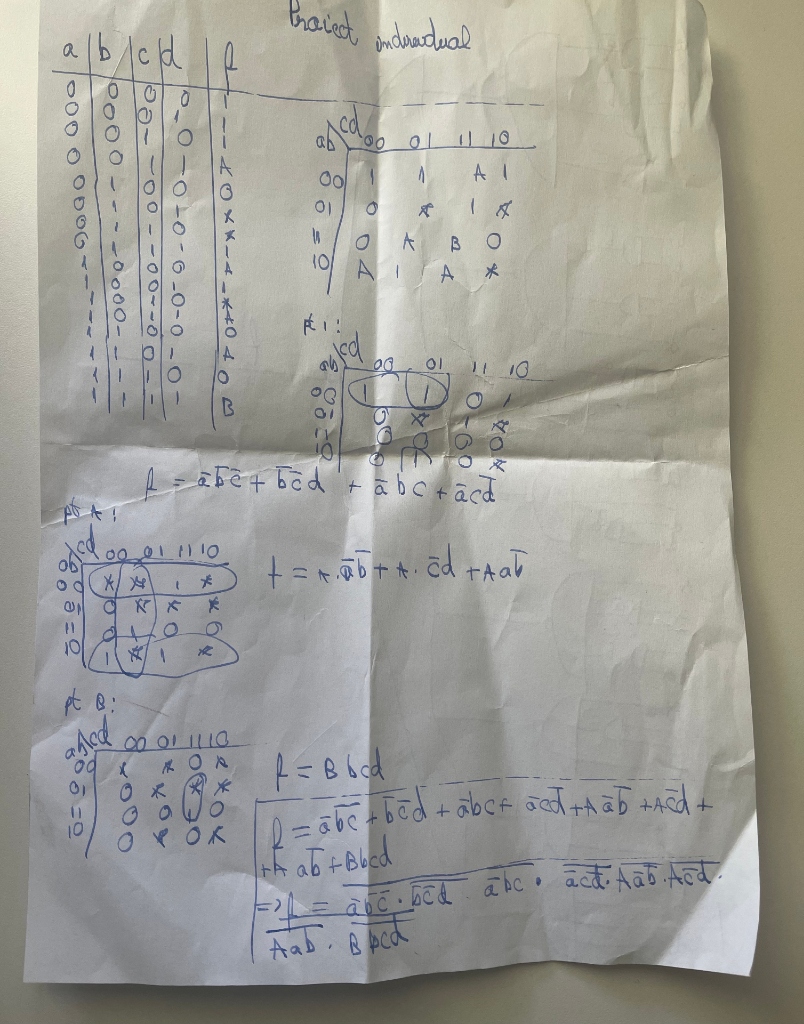

Schemele Corespunzătoare Circuitului
Aceasta este foaia proiectului pe care am prezentat-o in cadrul laboratorului

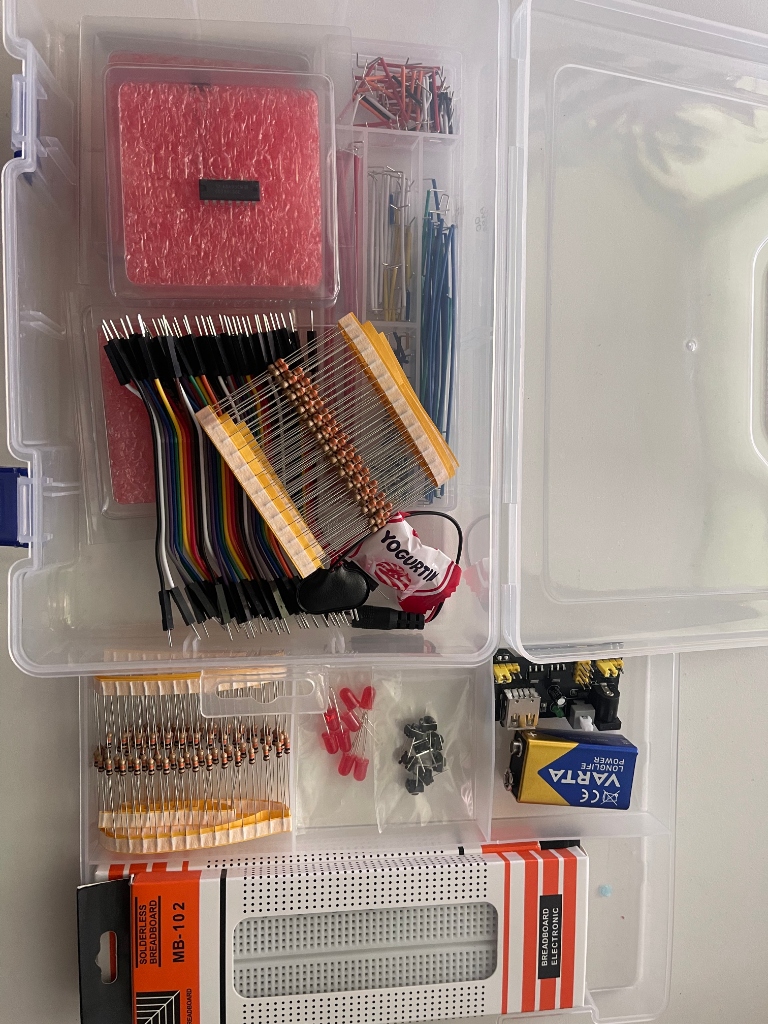

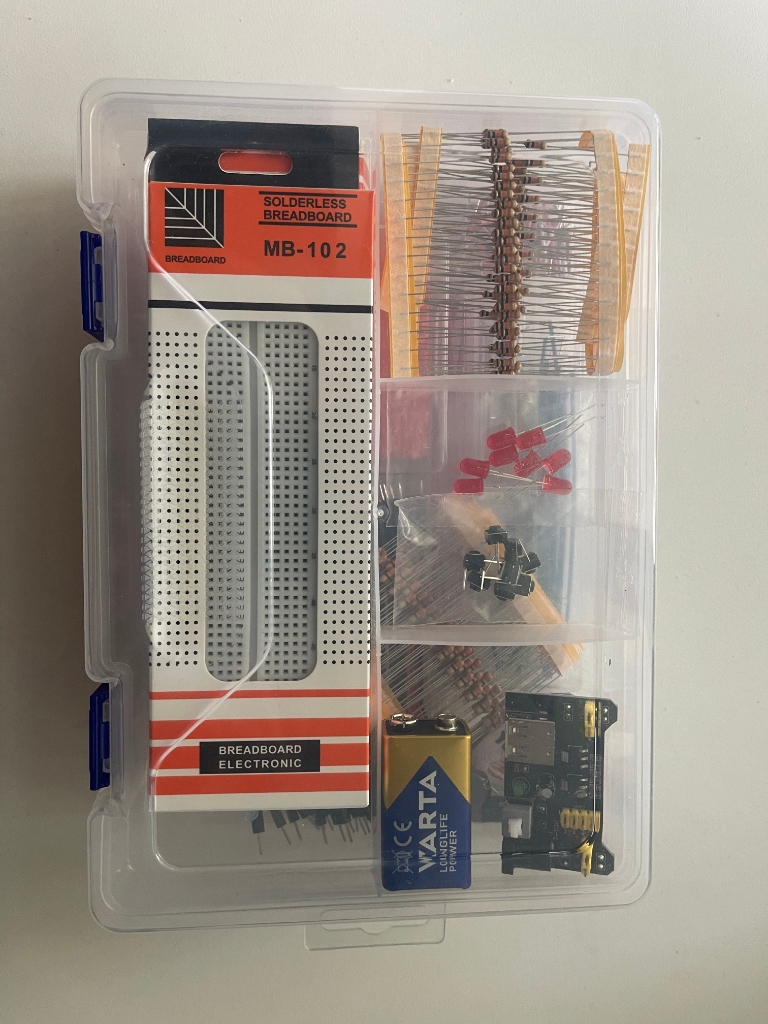

Kit-ul organizat
In acest kit veti gasi EXACT cate componente aveti nevoie de fiecare tip, fara batai de cap si costuri inutile pe componente in plus!(avem o marja de siguranta si sunt incluse si cateva elemente bonus pentru a ne asigura ca acoperim toate functiile posibile pe care le puteti avea)
Ghidul complet de la funcția algebrică primită la laborator până la cablarea fizică pe breadboard.
De ce este recomandat să folosești doar cipuri 74HC00 (NAND)?
La majoritatea laboratoarelor de Proiectare Logică, asistenții solicită implementarea funcției folosind o structură de porți universale NAND. Aceasta reduce numărul total de cipuri pe breadboard!
Formula De Morgan:
f(A,B,C) = AB + C ⟹ f = NOT( NOT(A · B) · NOT(C) )
Ceea ce înseamnă că poți folosi 1 singur cip 74HC00 (Quad NAND) pentru întreaga schemă!
Apasă pe celulele din matricea 4x4 (mintermeni m0 - m15) sau scrie mintermenii pentru a genera soluția minimizată și cipurile necesare din Kit!
* Apasă pe orice celulă pentru a comuta între 0 și 1
Fiecare celulă m reprezintă codul binar ABCD:
• Coloane AB: 00, 01, 11, 10 | Rânduri CD: 00, 01, 11, 10
• Formula: m = (A·8) + (B·4) + (C·2) + D (ex: ABCD = 0101₂ ➔ m5).
Peste 90% din probleme sunt provocate de aceste 4 detalii simple. Verifică-le înainte de prezentare!
Fiecare cip NAND are nevoie de alimentare proprie! Conectează Pinul 14 la șina roșie (+5V) și Pinul 7 la șina albastră (GND). Altfel porțile logice interne nu funcționează. Atentie la schemele pentru fiecare tip de NAND, s-ar putea sa difere de la caz la caz si de la model la model!
LED-urile au polaritate: piciorul mai lung (Anodul) se conectează la ieșirea porții, iar cel scurt (Catodul) la GND OBLIGATORIU printr-o rezistență de 220Ω din kit pentru a nu se arde!
Cipurile NAND sunt foarte sensibile. Dacă un pin de intrare nu este conectat ferm la VCC sau la GND (prin rezistență de 10kΩ), starea sa va fi nedeterminată.
După plasarea comenzii, stabilim predarea personală în București (Campus UPB Politehnica / stații de metrou / sector 6)!
